首页>产品设备>潜水推流器>潜水推流器 QJB1.5/4-1400/2-36P

潜水推流器 QJB1.5/4-1400/2-36P

名称:潜水推流器,型号:QJB1.5/4-1400/2-36P,主机材质为铸铁,额定功率1.5kw,电机极数4极,叶轮直径1400mm,额定转速36r/min,叶轮材质聚氨酯,潜水推流器适用于工业和城市污水处理厂曝气池和厌氧池、大型硝化及反硝化池、圆盘式活性污泥处理池、消毒池及工业搅拌。

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

南京蓝宝石环保低速潜水搅拌机又称潜水推流器,低速推流系列QJB型多功能潜水搅拌机适用于工业和城市污水处理厂曝气池和厌氧池、大型硝化及反硝化池、圆盘式活性污泥处理池、消毒车及工业搅拌。其产生低切向开放式的强力水流,可实现在大容积流体中产生水循环及硝化、脱氮和除磷阶段创建水流等。

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

QJB型多功能低速潜水搅拌机主要适用范围:

◆ 污水、废水、污泥水的混合、均匀

◆ 稠化过程

◆ 污泥脱水过程

◆ 传热优化

◆ 污水池清洁

◆ 防止颗粒在池壁和池底的凝结和沉淀

◆ 去除悬浮物

◆ 防止结冰

◆ 创建水流

◆ 循环水等

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

潜水推流器在下列条件下应能正常连续运行

1)介质温度不超过40℃;

2)介质的PH值在5-9之间;

3)液体密度不超过1.15千克/立方米;

4)长期潜水运行,潜水深度一般不超过20m。

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

潜水推流器 QJB1.5/4-1400/2-36P

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

1.低速推流系列QJB型潜水推流器结构紧凑,体积小,重量轻,操作维护简单、安装检修方便、使用寿命长。

2.叶轮具有很好的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

3.与曝气系统混合使用可使能耗大幅度降低,充氧量提高,有效防止沉淀。

4.电机绕组绝缘等级为F级,防护等级为IP68,选用一次性润滑免维护轴承,具有油室泄露检测,使电机的工作更加安全可靠。

5.两道独立的机械密封,机械密封的摩擦付材质为耐腐蚀的碳化钨。所有外露紧固件均为不锈钢材质。

6.良好的电缆密封设计,排除了电缆漏水的隐患。

7.标准部件采用点解分离技术,可以有效防止腐蚀。

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

潜水推流器工作原理:搅拌叶轮在电机驱动下旋转搅拌液体产生旋向射流,利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

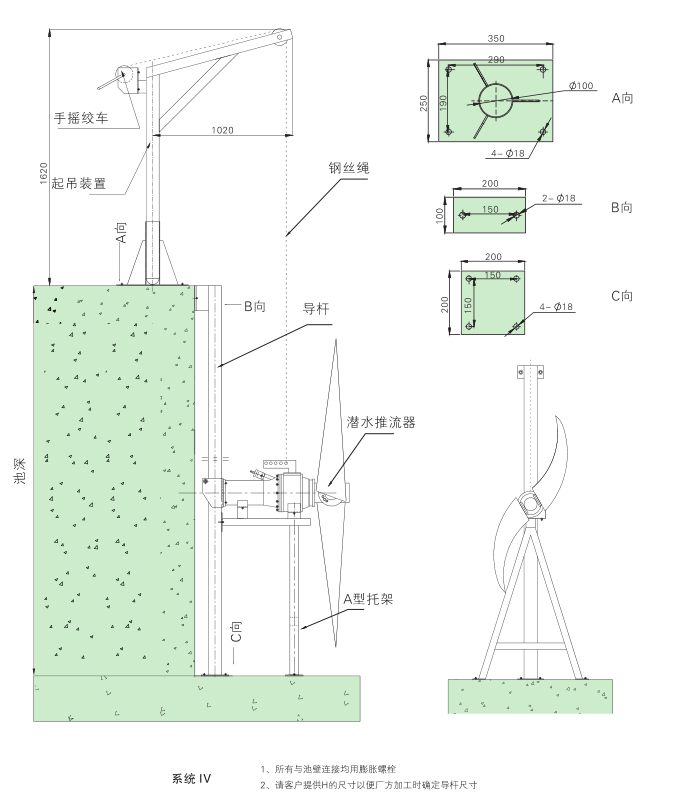

潜水推流器安装系统IV适用于混合型多功能潜水推流,型号:QJB1.5/4-1400/2-36P

潜水推流器 QJB1.5/4-1400/2-36P

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

低速推流搅拌机系列(注:如用于规则的池型,建议面对面错开布置)

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

一、潜水推流器开机前的准备

1.启动设备前,应检查推流器是否完好,设备周围有无大量污泥沉积,以免影响设备的正常运转。

2.检查油室内是否有足够的油,有无漏油现象及密封状况。

3.电缆线有无破损、折断,电缆线的入口密封是否完成

4.若电机或控制箱检修过,起动之前还应检查过载保护器设定电流大小是否合适,并进行点动试验,观察推流器的运转方向是否合乎要求。

5.若潜水推流器停止一段时间没运行时,在启动前应对电机作绝缘测试,确认正常后再做点动试验,观察推流器的运行电流,若电流太大,则不能直接开启泵运行,否则易出现过载而损坏电机。

二、潜水推流器开机运转

1.合上闸后应检察运行情况是否正常,有无卡阻及出现异常响声等现象。

2.及时发现并清除杂物,以免累积过多而影响设备的正常运行。

3.若推流器停止一段时间没运行时,再启动点动试验发现电流过大,则需先开启曝气运行一段时间后方能运行推流器。

4.做好设备运行情况的各种详细记录。

三、潜水推流器控制

1.潜水电机控制 ----电机部分操作仅限于指定人员或有相关经验的技术人员; ----三个串联的PTC电阻控制定子绕组温度.当绕组温度超过一定的值(一般为125℃),热敏电阻会动作断开; ----如果发生过热状况,必须由指定的技术人员检查绕组。也许不可避免地分别更换定子、转子或绕组; ----搅拌机长时间停止运行时,需测量绝缘阻值。厂家出厂时保证冷态绝缘电阻大于100MΩ,但此值在20MΩ时电机还可正常运行.如果小于2MΩ,则不能强行启动搅拌机,这时应首先检查电力电缆,然后检查电缆线连接线腔,最后检查绕组。

2.密封控制漏水检测探头是检测油室中进水状况,水漏进油腔达到一定程度时,二个漏水检测探头间的电阻会发生变化,控制柜会据此发出信号。尽管这样,搅拌机还可以短时间运行。为避免搅拌机受到损坏,应立即检修,更换机械密封。

四、潜水推流器关机 为了设备的安全,必须严格按以下步骤操作:

1.确认搅拌机所处的工作位置;

2.按控制柜上的停止开关;

3.让搅拌机完全停止运行;

4.在搅拌机提升过程中,绝不允许启动。

5.记录开、停机时间。

潜水推流器配斜齿轮箱减速机 QJB1.5/4-1800/2-30/P

为保证取得较好效果,请使用方提供如下资料:

1.运用目的;

2.池型;

3.池尺寸,包括水深;

4.介质特性:包括粘度、密度、温度、固体物含量等。

潜水推流器的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在核实的容积里发挥充分的搅拌功能,一般可用流速来确定。根据污水处理厂不同的工艺要求,搅拌机较好的流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌机的效果,超过0.3m/s的流速则会影响工艺效果且造成的浪费。所以在选型前首先确定潜水搅拌机运用的场所,如:污泥池、污水池、生化池;其次是介质的参数,如:悬浮物含量、粘度、温度、PH值;还有水池的性状、水深等。

搅拌机所需要的配套功率是按容积大小、搅拌液体的密度和搅拌液体的深度而确定的,根据具体情况采用一台或多台搅拌机。

潜水推流器所需要的配套功率是按容积大小,搅拌液体的密度、粘度和搅拌深度而确定的,根据具体情况应采用一台或多台搅拌机。

潜水推流器注意事项及维护:

1.定期将搅拌器吊起清理叶轮和泵体上的缠绕物,检查叶轮是否松动损坏,及时维修。

2.搅拌器运行时观察液面的运行轨迹,如果非正常及时调整。

3.观察搅拌器的固定杆的震动状况,震动过大需要吊起检查。

4.搅拌器正常运行必须全部没过液面,运行时搅拌器上方应无涡流。

5.液面低于搅拌器上方形成涡流时搅拌器不允许长时间运行。

6.定期检查设备的密封状况,密封不良及时联系厂家检修。

QJB型多功能潜水搅拌机必须完全潜入水中工作,QJB型多功能潜水搅拌接受潜入深度≥90mm。不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作。若用户有特殊使用要求,可与我公司技术工程部联系,我们为其提供比较合理的解决方案。

由于技术不断进步,南京蓝宝石环保设备有限公司保留修改设计的权利,选型问题,请于南京蓝宝石环保设备有限公司技术工程部联系。
